牛仔裤作为日常穿着频率最高的裤装品类，其接缝处的纰裂（滑移）问题是消费者投诉的高发项——尤其在后档、侧缝等受力部位，穿着或洗涤后接缝脱开、纱线滑出，直接影响服装的耐用性与穿着体验。客户提供的棉/莱赛尔牛仔裤（55.6%棉，44.4%莱赛尔）在成品检测中，接缝纰裂测试值仅为0.5-0.6cm，接近或超出标准限值，亟需在不返修、不拆解的前提下进行补救提升。产品已为成品裤，仅能通过浸渍工艺进行后处理，工艺窗口极为有限。
该款牛仔裤纰裂值偏高的主要原因包括：
莱赛尔纤维特性：莱赛尔纤维湿溶胀明显，表面光滑，纱线间抱合力较弱，受外力时易发生相对滑移；
硅油用量偏大：为追求柔软手感，成品裤中硅油用量过多，进一步降低了纱线间的摩擦系数，加剧滑移风险；
成品裤局限性：已制成成衣，无法通过常规浸轧或高温定型进行整理，只能采用低温浸渍工艺，对助剂的渗透性、低温固化能力提出更高要求。
本方案采用 GRISEX® G-3193防纰裂防滑移提升剂，通过浸渍法对成品牛仔裤进行后处理。该产品可在低温条件下与纤维发生交联反应，有效提升纱线间抱合力，抑制滑移，同时不影响面料手感与外观。

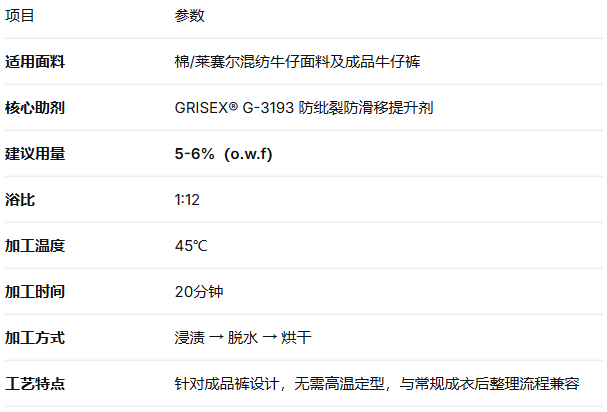

已验证工艺参数：

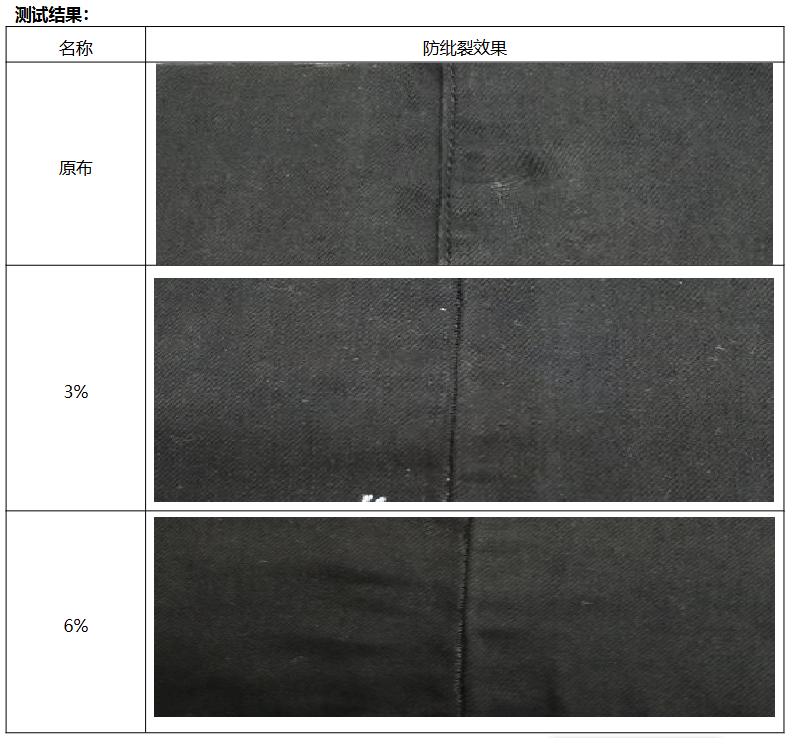

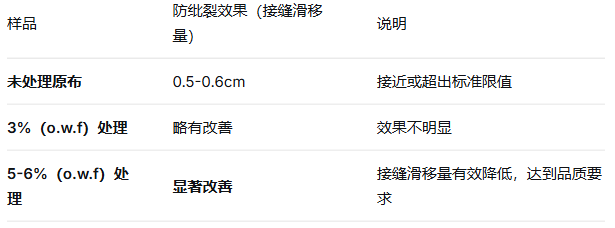

经上述浸渍工艺处理，棉/莱赛尔牛仔裤防纰裂性能测试结果如下：
本方案验证了 GRISEX® G-3193 防纰裂防滑移提升剂 在棉/莱赛尔成品牛仔裤上的可行性。核心结论如下：
有效改善：针对硅油用量过多导致的滑移问题，G-3193可显著提升纱线抱合力，降低纰裂值；
成品适用：浸渍法工艺（45℃×20min）专为成品裤设计，无需高温定型，适用性强；
用量建议：建议用量为 5-6%（o.w.f），效果明显，可根据实际面料情况微调；
源头预防：建议后续生产中减少硅油用量，适当调整莱赛尔纤维比例，从源头降低滑移风险。
本方案技术成果可直接应用于：
棉/莱赛尔混纺牛仔裤的成品滑移补救处理
已做过柔软整理的成品裤因硅油过量导致的纰裂问题
成衣后整理环节的防滑移功能提升
对缝接强力有高要求的工装裤、休闲裤等品类
1.本着“开放、协作、分享”的互联网精神，我们欢迎各方自媒体、传统媒体与机构，转载、引用染化在线的原创内容，但必须注明来源自染化在线网，否则我们将依法追究侵权责任。
2.原则上，我们同意在注明出处的前提下，各方使用染化在线的原创素材（图片、视频等）。
3.染化在线网尊重各方知识产权，保护原创作者的合法权益。如发现本站文章存在版权问题，请联系微信rhzxzjf，我们将及时核查、处理。
