竹纤维/棉混纺双面布阻燃整理解决方案

1. 痛点/需求提出

竹纤维与棉混纺织物凭借其天然亲肤、吸湿透气及环保可再生的特性，在家纺、婴童服饰及家居服等领域的应用日益广泛。然而，竹纤维与棉同属纤维素纤维，其固有的可燃性使得这类面料在特定场景（尤其是儿童睡衣等安全敏感品类）中存在较大的火灾隐患。客户提供面料为40S竹纤维双面布（70%竹纤维/30%棉），克重210g/㎡，蓝绿色。客户要求产品能够满足ASTM D6545-18C标准的严苛要求，同时维持面料优异的色光稳定性与手感舒适度。

2. 痛点/需求解析

竹棉混纺织物的阻燃整理较常规纤维素纤维存在额外挑战：

• 纤维结构差异：竹纤维与棉纤维在结晶度、聚合度及微观形态上存在差异，两者的协同阻燃机制需要精准匹配，否则影响成炭均匀性。

• 深色色变风险：蓝绿色属于对加工条件较为敏感的色系，高温烘焙过程中阻燃剂中的酸性组分或催化剂可能与染料发色基团发生作用，导致色光偏移或色变。

• 阻燃效率与手感平衡：竹纤维双面布结构蓬松、克重较高（210g/m²），要求阻燃剂具备优异的渗透性和成炭效率，才能在保证离火自熄效果的同时，最大程度保留面料原有的柔软手感与悬垂性。

3. 解决方案：产品与工艺

本方案采用 GRISEX® G-3544 阻燃剂 进行浸轧整理。该产品为磷氮系环保阻燃剂，专为纤维素纤维及其混纺织物开发。其阻燃机制属于凝聚相阻燃：在受热时，GRISEX® G-3544中的磷组分催化纤维素分子链上的羟基基团发生磷酸化反应和脱水炭化反应，在纤维表面形成致密的碳质保护层。该炭层一方面起到隔热、隔氧的物理屏障作用，另一方面阻止纤维内部可燃性挥发性产物的逸出，从而实现“离火自熄、不阴燃”的阻燃效果。

已验证工艺参数：

4. 数据展示

经上述工艺处理，竹纤维/棉混纺双面布（蓝绿色，210g/m²）性能测试结果如下：

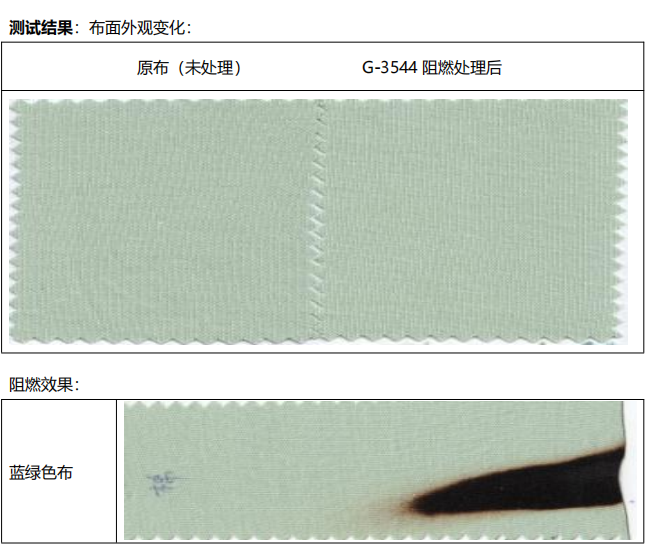

布面外观变化对比：

阻燃性能（依据 ASTM D6545-18C）：

5. 方案结论

本方案验证了 GRISEX® G-3544 阻燃剂（200g/L，一浸一轧，带液率90%，130℃×1-2分钟烘焙） 在竹纤维/棉混纺双面布上的阻燃整理可行性。其核心价值在于：

• 阻燃达标：离火自熄、不阴燃，满足ASTM D6545-18C标准要求

• 操作简便：一浸一轧工艺，与常规定型流程兼容，易于工业化生产

• 色变可控：对蓝绿色等常规色系色变较小，但需重点关注敏感色系的色变风险

• 品质保持：温和烘焙工艺有利于保护竹纤维的柔软手感与天然特性

6. 应用场景/领域

本方案技术成果可直接应用于：

• 婴童睡衣及儿童家居服：需满足美标儿童睡衣阻燃法规的品类

• 成人睡衣及家居服：对安全与舒适有双重需求的产品

• 家纺产品：床品、毯类、靠垫套等涉及防火安全的领域

• 竹纤维功能性服饰：兼具天然环保与安全防护的差异化产品

重要声明：

1. 以上数据基于实验室条件获得，具体用量及工艺参数需以实际生产试样为准。

2. 蓝绿色等敏感色系的色变问题，建议在大货生产前进行充分的小样验证，确认色差在可接受范围内。

3. 建议在大货生产前进行充分的小试与中试验证。

附：GRISEX® G-3544 阻燃剂作用机理补充说明

GRISEX® G-3544 为磷氮系纤维素纤维专用阻燃剂，其阻燃机理遵循经典的凝聚相成炭阻燃路径：

• 第一阶—催化脱水：受热时，磷组分分解生成多磷酸，催化纤维素分子链上的羟基发生脱水反应，促进不饱和碳碳双键和共轭结构的形成；

• 第二阶段—炭层构建：多磷酸进一步促进纤维素分子链的环化与交联，形成具有石墨化结构特征的膨胀型炭层；

• 第三阶段—隔热隔氧：该炭层覆盖于纤维表面，有效阻隔热量向内部纤维的传导，同时切断外界氧气与纤维表面的接触；

• 第四阶段—熔滴控制：在燃烧中形成的熔融态炭层具有一定的流动性和铺展性，能够在纤维表面重新分布并形成均匀覆盖膜，有效抑制熔滴滴落和火焰蔓延，进而防止二次起火。

相较于传统含卤阻燃剂通过气相自由基捕获机制发挥作用，磷氮系阻燃剂的凝聚相成炭机制具有低烟、低毒、不产生腐蚀性气体的环保优势，尤其适用于与人体直接接触的婴童及家居纺织品领域。
