皮革柔软剂GRISEX® G-4016应用技术解决方案

1. 痛点/需求提出

皮革制品（包括合成革与真皮）在后整理环节中，柔软度、弹性及亲肤触感是决定成品品质与穿着舒适度的核心指标。然而，传统皮革柔软整理常面临以下问题：

• 手感偏硬：常规柔软剂处理后，皮革仍存在“板硬”、“僵挺”现象，缺乏天然皮革的柔软垂坠感；

• 油腻感明显：部分柔软剂用量过大或渗透不均，导致皮革表面油滑、粘腻，手感不自然，影响消费者体验；

• 渗透性差：皮革纤维结构致密，常规柔软剂难以渗透至纤维内部，仅停留在表面，柔软效果不持久，且易导致涂层不均；

• 耐洗性不足：经多次干洗或湿擦后，柔软效果快速衰减，影响皮革制品的使用寿命和长期美观度；

• 光泽与手感失衡：部分柔软整理会牺牲皮革表面的光泽度，或光泽过亮显假，难以实现“光泽自然+手感柔软”的双重效果。

客户提供的皮革面料在前期加工中已进行基础处理，但柔软度、弹性及亲肤性仍不理想，表面存在轻微干涩感，折痕明显，希望通过功能整理全面提升皮革的柔软顺滑度、弹性与光泽表现，赋予成品优异的亲肤触感与高品质外观。

2. 痛点/需求解析

皮革柔软整理的技术难点源于皮革材料的复杂结构及加工工艺的局限性：

• 纤维结构致密：无论是真皮的胶原纤维网络，还是合成革的超细纤维与聚氨酯基体，皮革内部纤维交织紧密，整理剂分子需具备合适的分子量分布和渗透能力，才能有效进入纤维间隙，实现内部润滑与增柔。

• 手感与强度的矛盾：过度柔软整理可能导致皮革抗张强度下降或表面耐刮擦性能劣化，需在柔软度与物理强度之间取得最佳平衡。

• 涂层附着力问题：部分柔软剂在纤维表面形成疏水膜，可能影响后续涂饰剂或表面处理剂的附着力，导致涂层剥离或起泡。

• 耐候性要求：皮革制品常暴露于不同温湿度环境，柔软整理需兼具耐寒、耐热性能，确保在不同使用条件下手感稳定。

本方案选用的 GRISEX® G-4016 皮革柔软剂 为特殊有机硅氧烷聚合物，通过分子结构设计在渗透性、成膜性与耐久性之间实现最优平衡。其分子链中的有机硅氧烷主链赋予纤维表面较低的摩擦系数，带来柔软顺滑的触感；而特定的活性基团则与皮革纤维（或聚氨酯基体）形成牢固的物理吸附与化学结合，确保柔软效果的持久性。

3. 解决方案：产品与工艺

3.1 产品特性

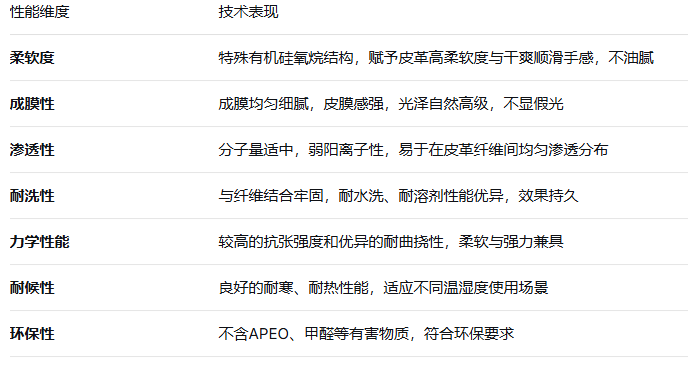

GRISEX® G-4016 皮革柔软剂是具有以下特性的功能性整理剂：

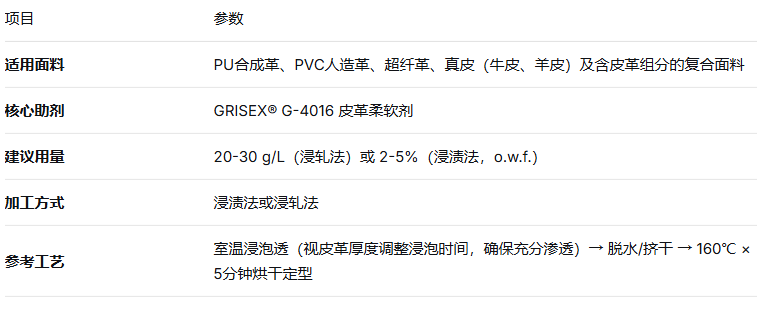

3.2 工艺参数

工艺要点：

• 浸泡时间：视皮革厚度自行调整，以整理液充分渗透至纤维内部为原则；

• 轧液率：建议控制在60-80%，确保柔软剂均匀分布且不浪费；

• 烘干条件：160℃ × 5分钟可在确保充分交联的同时，赋予皮革优异的光泽表现和手感稳定性。

3.3 产品机理阐释

GRISEX® G-4016 的作用机理可从分子层面进行解析：

① 有机硅氧烷主链的润滑效应
G-4016 的有机硅氧烷主链（—Si—O—Si—）具有较低的分子间作用力，赋予纤维表面较低的动摩擦系数。当处理后的皮革发生弯曲或拉伸时，纤维束之间的相对滑移阻力显著降低，宏观表现为柔软、顺滑的手感提升。

② 活性基团的化学锚定与物理吸附
G-4016 分子链上含有特定反应性基团，能够与真皮胶原纤维上的活性位点（如氨基、羧基）或合成革聚氨酯基体中的极性基团形成氢键、离子键或共价键结合。这种多重锚定机制确保了柔软剂分子在皮革纤维间的牢固固着，从而赋予柔软效果优异的耐水洗性和耐干洗性。

③ 渗透与成膜的协同效应
G-4016 的分子量经过优化设计，既能确保分子在致密的皮革纤维网络中顺利迁移渗透，又能在烘干过程中在纤维表面形成均匀、透明的弹性薄膜。该薄膜既能有效降低纤维间摩擦阻力，同时又不堵塞皮革的天然微孔，从而在提升柔软度的同时，保持了皮革良好的透水汽性和卫生性能。

④ 分子构型对低温性能的贡献
G-4016 的有机硅氧烷分子链具有高度的链段柔顺性，其玻璃化转变温度（Tg）远低于常规有机柔软剂。这使得皮革在低温条件下（如冬季户外环境）仍能保持良好的柔韧性，不易出现硬化、龟裂等现象。

⑤ 折痕消痕机制
整理后的皮革在弯折后能迅速恢复平整，折痕浅、回弹快，穿着或使用过程中不易产生死褶，成品外观保持性更佳。

4. 数据展示

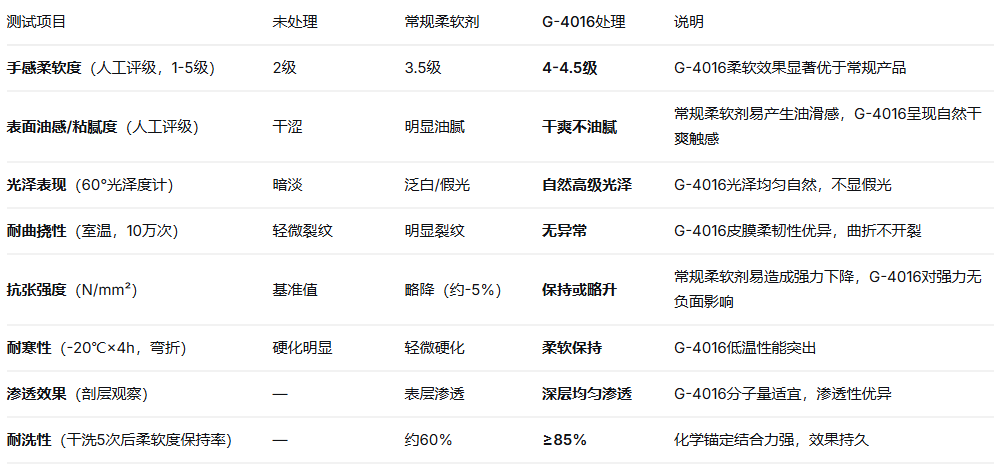

经实验室验证，GRISEX® G-4016 处理后，皮革性能对比：

5. 方案结论

本方案验证了 GRISEX® G-4016 皮革柔软剂 在各类皮革材料上的应用可行性。其核心价值在于：

• 深层渗透：适宜分子量设计，确保整理剂均匀渗透至皮革纤维内部，由内而外提升柔软度；

• 干爽不腻：特殊有机硅氧烷结构赋予皮革柔软顺滑手感，表面干爽、不油腻、不粘手；

• 光泽自然：成膜均匀细腻，赋予皮革高级自然的光泽表现，提升制品档次；

• 弹性回弹：优异的弹性赋予，折痕浅、回弹快，无死褶，皮革始终保持挺拔形态；

• 耐久可靠：耐水洗、耐干洗、耐溶剂性能优异，柔软效果持久稳定；

• 力学保全：兼顾抗张强度与耐曲挠性，柔软与强力兼得，不牺牲皮革耐用性；

• 四季适用：优异的耐寒耐热性能，适应不同气候条件，全年穿着舒适；

• 环保合规：不含APEO、甲醛等有害物质，符合日趋严格的环保法规要求。

6. 应用场景/领域

本方案技术成果可直接应用于：

• 服装革：皮衣、皮裙、皮裤等对柔软度与亲肤性有高要求的服装品类

• 鞋材：运动鞋、皮鞋、休闲鞋的鞋面及内里革材

• 箱包革：手袋、背包、旅行箱的表面柔软处理

• 家具革：沙发、座椅等大面积软包皮革的增柔处理

• 汽车内饰革：座椅、方向盘等对触感与耐久性要求严苛的领域

• 手套用革：需兼顾柔软、弹性与耐曲挠性的功能性皮革制品

• 牛仔/其他面料：合成纤维及纤维素纤维织物的面涂柔软整理（参考用量30-50g/L，浸轧→烘干→焙烘）

重要声明：以上数据基于实验室条件获得，具体用量及工艺参数需以实际生产试样为准。皮革厚度、材质（真皮/合成革/超纤）及前期处理工艺均可能影响最终效果，建议在大货生产前进行充分的小试与中试验证。
