涤纶白纱阻燃整理解决方案

1. 痛点/需求提出

涤纶纱线因其强度高、耐磨性好、成本适中，是机制地毯的常用原料。然而，涤纶属于熔融型热塑性纤维，遇火时不仅易燃，还会产生高温熔滴，极易引发二次火灾，存在较大的安全隐患。客户提供的涤纶白色纱，后续用于织造地毯，要求阻燃处理后的纱线满足：自熄时间≤5s，烧焦长度平均值≤203mm，滴落物熄灭时间≤5s。这意味着纱线需具备优异的离火自熄能力和抗熔滴性能，从源头保障地毯成品的消防安全。

2. 痛点/需求解析

涤纶纱线阻燃整理面临以下技术难点：

• 熔融型纤维的阻燃挑战：涤纶受热时先熔融后分解，燃烧过程中产生大量熔滴，熔滴会带走热量并可能引燃其他可燃物，传统阻燃剂难以有效抑制熔滴。

• 纱线结构的渗透性要求：纱线由多根纤维集束而成，阻燃剂需充分渗透至纤维内部及纱线间隙，才能实现均匀、持久的阻燃效果，而非仅停留在表面。

• 白色纱线的外观保持：白色涤纶纱对色变敏感，阻燃整理不得引起黄变或色光变化，同时不能影响后续织造的可纺性。

• 耐久性要求：地毯在使用过程中需经受长期踩踏和清洁，阻燃效果应具备一定的耐久性，不易因摩擦或水洗而衰减。

3. 解决方案：产品与工艺

本方案采用 GRISEX® G-3593 耐久阻燃剂 对涤纶白纱进行浸渍处理。该产品为磷氮系环保阻燃剂，通过浸渍工艺渗入纱线内部，在纤维表面及内部形成均匀的阻燃保护层。其阻燃机理为：受热时，磷组分催化涤纶分子链发生脱水炭化反应，在纤维表面形成致密的碳质保护层，该炭层起到隔热、隔氧的屏障作用，同时抑制熔融物的滴落，从而实现离火自熄和抗熔滴效果。

已验证工艺参数：

工艺要点：

• 用量可根据实际阻燃要求调整，加大用量效果有提升；

• 浸泡需确保纱线完全浸透，使阻燃剂均匀渗透至纤维内部；

• 170℃烘干有利于阻燃剂与涤纶纤维的固着交联。

4. 数据展示

经上述工艺处理，涤纶白纱阻燃性能测试结果如下：

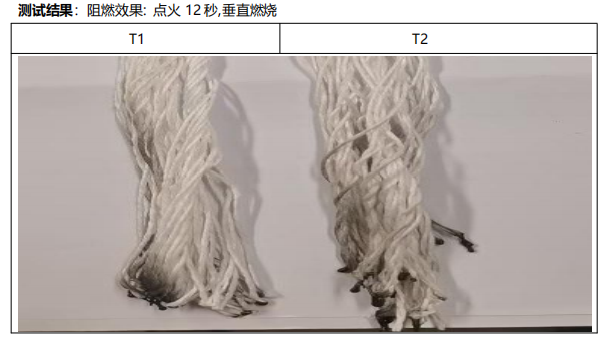

阻燃性能（点火12秒，垂直燃烧）：

结果解读：

• 经G-3593处理后，涤纶白纱的阻燃效果达到“离火5s内自熄，滴落物熄灭时间≤5s”的要求；

• T2用量（10%）下阻燃效果更优，可根据客户对阻燃等级的具体要求调整用量；

• 白色纱线外观保持良好，无黄变或色光变化。

5. 方案结论

本方案验证了 GRISEX® G-3593 耐久阻燃剂 在涤纶白纱上的应用可行性。其核心价值在于：

• 阻燃达标：离火5s内自熄，滴落物熄灭时间≤5s，满足地毯用纱的消防安全要求；

• 抗熔滴有效：有效抑制涤纶燃烧时的熔滴产生，降低二次起火风险；

• 外观保持：白色纱线无黄变，不影响后续织造；

• 工艺简便：浸渍→脱水→烘干，与常规纱线处理流程兼容；

• 用量可调：5%-10%用量范围内均有效果，可根据需求调整。

6. 应用场景/领域

本方案技术成果可直接应用于：

• 地毯用涤纶纱线：机制地毯、簇绒地毯、手工地毯的阻燃纱线处理

• 公共空间铺地材料：酒店、办公室、影院、商场等对消防安全有明确要求的场所

• 交通工具内饰地毯：汽车、高铁、飞机等内饰地毯的阻燃纱线

• 家用地毯：提升家庭铺地材料的防火安全等级
