▷牛仔布湿摩擦牢度难点

牛仔面料一般使用硫化染料与靛蓝染料染色，这两种染料的耐湿摩擦色牢度都不太好。而硫化染料主要指硫化黑，通常用的为C.I硫化黑1号。黑色、灰色牛仔产品通常使用硫化黑染料染色。

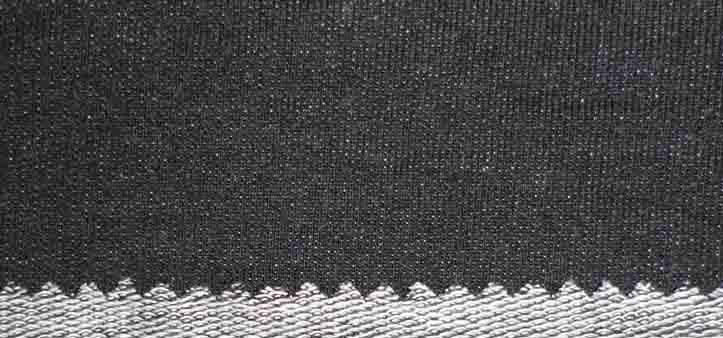

（硫化黑牛仔布）

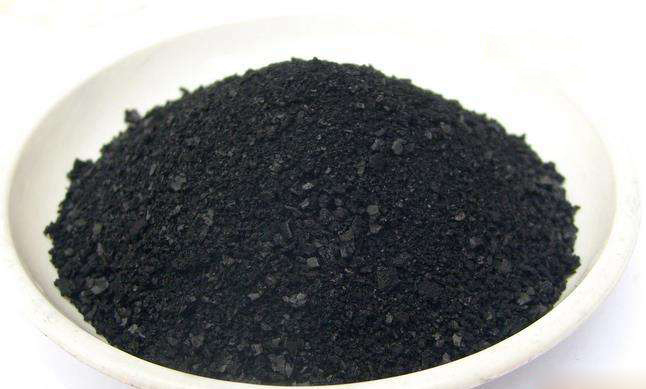

（硫化黑染料）

 ▷为什么硫化染料的耐湿摩擦性能差？

原因1： 硫化染料染色，是通过物理作用吸附于纤维素纤维之上，同纤维之间没有任何的化学键进行连接，易剥落。

原因2： 硫化染料不溶于水，只是吸附于纤维表面，在染色后，纤维表面较粗糙，摩擦系数大，表面浮色多。

原因3： 硫化染料染色力度低，为了得到较深的颜色，所需染料量较大，易造成清洗环节浮色清洗不净。

如下图，未处理的硫化黑原布，其湿擦牢度较差。

原布
湿擦 牢度

（未处理的、较差的湿牢度）

 ▷硫化染料的“优点”

以上硫化染料的缺点，在牛仔行业来看，反而是其“优点”。因为牛仔服装对各种款式风格的要求比较多样化，比如盛行的仿旧风潮、复古风格等等，需要把染色好的牛仔面料重新做旧。而硫化、靛蓝染料的易剥落的缺点，却成了牛仔产品做到这种仿旧、复古风格所不可或缺的关键因素。

虽然硫化、靛蓝染料染色的牛仔面料，满足了牛仔风格多样化的加工需求，但也使湿牢度差成为了牛仔面料去之不及的顽疾！

以下是硫化黑牛仔裤的四款不同风格：

（原色风格）

（做旧风格）

（雪花洗风格）

（破洞风格）

 ▷如何提升湿摩擦牢度？

一般硫化牛仔面料在彻底清洗、皂洗固色后的湿摩擦牢度在依然在1-2级左右，而满足客户要求的标准一般需要3级。所以，除了传统的清洗、皂洗处理外，想要硫化牛仔面料的湿摩擦牢度提升至3级，还必须做针对性更强的牢度提升整理。

湿擦牢度提升。使用特殊的牢度提升剂，进一步增进染料和纤维之间的固着力。

以下为实例分析：

实验面料：硫化黑梭织牛仔布（客户提供）

面料成分：50%棉30%涤纶15%黏胶5%氨纶

实验工艺：彻底清洗干净（角水清澈）→脱水烘干 → 牢度提升剂F-4617  50g/L  40℃×20分 → 脱水烘干。

实验结果：经以上工艺处理后，硫化黑牛仔面料湿擦牢度显著提高（如下图）：

原布
原布湿擦牢度	1-2级
牢度提升剂F-4617   50g/L 处理后的湿擦牢度	3-4级

（处理前后效果对比）

 ▷结论

使用牢度提升剂F-4617  50g/L，在常温条件下洗涤20分钟后，脱水烘干。测试实验面料湿摩擦牢度，为3-4级。湿摩擦牢度显著提升，超出客户预期。

测试标准：GB/T3920-2008 纺织品色牢度试验耐摩擦色牢度

点击下方图片，免费试样

↓

（- END -）
